托盤四向穿梭車系統
托盤四向穿梭車系統

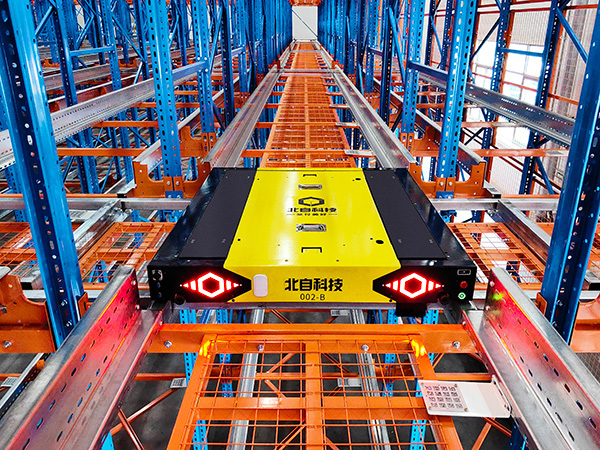

托盤四向穿梭車是一款跨巷道四向行駛的智能搬運設備，具有極高的靈活性和適應性，可以實現高密度存儲，空間利用提升30%以上。按使用場景可劃分為常溫車型、低溫車型、重載車型等。
常溫四向車技術指標 |
|||
序號 |
名稱 |
參數名稱 |
規格型號 |
| 1 | 設備規格 | 外型尺寸L×W×H | 1130×956×128mm |
| 托盤尺寸 | 1200（W）×1000（D）mm | ||
| 設備載重 | 1500Kg | ||
| 設備自重 | 380Kg | ||
| 2 | 行走參數 | 驅動系統 | 1.5Kw直流伺服電機 |
| 空載速度 | 1.8m/s | ||
| 滿載速度 | 1.0m/s | ||
| 空載加速度 | 1m/s2 | ||
| 滿載加速度 | 0.3m/s2 | ||
| 3 | 頂升/換向 參數 |
驅動系統 | 1.5Kw直流伺服電機 |
| 頂升行程 | 40mm | ||
| 頂升時間 | 3s | ||
| 換向行程 | 40mm | ||
| 換向時間 | 3s | ||
| 4 | 電池性能 | 電池類型 | 磷酸鐵鋰電池 |
| 電池容量 | 48V40AH | ||
| 電源通訊 | 485通訊 | ||
| 充電方式 | 手動/自動 | ||
| 續航時間 | 8-10小時 | ||
| 充電時間 | 1.5-2小時 | ||
| 充電器 | 54V×20A | ||
| 充放電次數 | 2000次左右 | ||
| 電源管理系統 | 電量監測、溫度監測、低電量保護等 | ||
| 5 | 定位方式 | 行走定位 | 編碼器+二維碼 |
| 托盤定位 | 光電檢測 | ||
| 頂升定位 | 接近開關 | ||
| 貨物探測 | 激光檢測 | ||
| 安全檢測 | 車身姿態檢測 | ||
| 6 | 工作環境 | 環境溫度 | -5~45℃ |
低溫四向車技術指標 |
|||
序號 |
名稱 |
參數名稱 |
規格型號 |
| 1 | 設備規格 | 環境溫度 | -25~0℃ |
| 外型尺寸L×W×H | 1130×956×128mm | ||
| 托盤尺寸 | 1200（W）×1000（D）mm | ||
| 設備載重 | 1500Kg | ||
| 設備自重 | 380Kg | ||
| 2 | 行走參數 | 驅動系統 | 1.5Kw直流伺服電機（低溫） |
| 空載速度 | 1.8m/s | ||
| 滿載速度 | 1.0m/s | ||
| 空載加速度 | 1m/s2 | ||
| 滿載加速度 | 0.3m/s2 | ||
| 行走輪 | 耐低溫防滑包膠輪 | ||
| 軸承 | 低溫軸承，低溫潤滑油脂 | ||
| 3 | 頂升/換向 參數 |
驅動系統 | 1.5Kw直流伺服電機（低溫） |
| 頂升行程 | 40mm | ||
| 頂升時間 | 3s | ||
| 換向行程 | 40mm | ||
| 換向時間 | 3s | ||
| 4 | 電池性能 | 電芯類型 | 磷酸鐵鋰電池+加熱 |
| 電池容量 | 48V40AH | ||
| 電源通訊 | 485通訊 | ||
| 充電方式 | 手動/自動 | ||
| 續航時間 | 8-10小時 | ||
| 充電時間 | 1.5-2小時 | ||
| 低溫充電器 | 54V×30A | ||
| 充放電次數 | 2000次左右 | ||
| 電源管理系統 | 電量監測、溫度監測、低電量保護等 | ||
| 5 | 定位方式 | 行走定位 | 編碼器+二維碼 |
| 托盤定位 | 光電檢測 | ||
| 頂升定位 | 接近開關 | ||
| 貨物探測 | 激光檢測 | ||
| 安全檢測 | 車身姿態檢測 | ||
| 6 | 電控系統 | 電氣元件 | 3C認證低溫電氣元件 |
| 控制柜 | 密封處理 | ||
